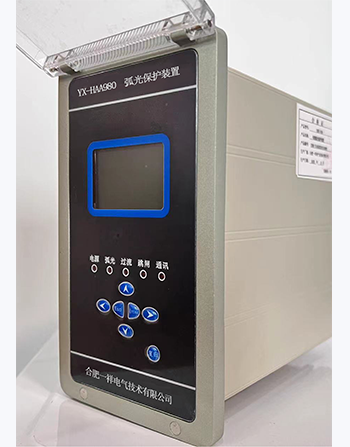

YX-HAA980系列弧光保護裝置外觀時尚、大屏幕液晶顯示，圖形化多語言菜單，操作快捷方便；具有強大的功能集成：集保護、測量、控制、監測、通訊、故障錄波、事件記錄等多種功能于一體,準確實時監測弧光信號，保護電流，適用于中低壓等級電網的 弧光故障迅速切除裝置。
系統特點：
采用32位工業級微處理器，速度快，精度高；
大屏幕液晶顯示，界面友好，操作簡便；
關鍵元器件均采用進口優質產品；
具備故障硬定位、軟定位功能；
獨有的快速電流算法，保證電流判據的快速、可靠性；
弧光信號可在采集單元之間串行傳輸，從而使監測點的數量可任意增加，且大大減少了傳輸光纖的成本；
主單元內置電源模塊、電流采集模塊，安裝使用方面，可靠性高；
主單元與采集單元間具有光纖、通訊雙連接，既可快速傳輸故障弧光信號，又可進行數據傳輸；
全數字化設計，整定參數時無需撥碼開關及電位器等機械原件，精度高，無振動、磨損等隱患；
多種通訊接口實現靈活的組網方案；
可選的帶延時的電流保護，可作為開關柜的二級過流保護；
動作判據可設，動作判據可設置為弧光加電流或僅弧光；
弧光探頭通過光纖與主設備無源鏈接，電氣隔離及抗干擾能力極強；
有事故記錄，故障錄波、遙信、電流測量、自檢等輔助功能；
GPS同步對時接口；
全金屬外殼設計，有效屏蔽外界電磁干擾；
（1）YX-HAA980系列 弧光保護主單元
主單元是電弧光保護系統的核心部件，負責輸入量的采集、測量、計算及邏輯判斷，實現系統的各項保護邏輯、與站內監控系統通信、自檢及其他輔助功能。
（2）YX-HAA980系列 弧光采集單元
該單元作為弧光保護的采集單元，提供8路弧光輸出，采集探頭方式采集弧光，并把該信號通過光纖傳遞給主單元，并有一路通訊口與主單元進行數據傳輸。當有多臺采集單元時，各采集單元間采用串行方式傳遞弧光信號，最終傳遞給主單元。
