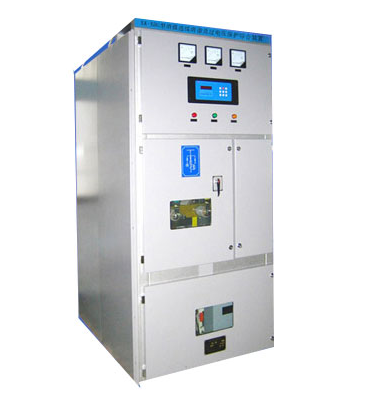

消弧消諧柜又名(微機消弧消諧選線及過電壓保護裝置),系統線路中一旦發生弧光接地過電壓,微機消弧控制器向故障相真空接觸器發出合閘命令,故障相真空接觸器快速動作,在2個周波內將弧光接地轉化為金屬性接地。
故障點因弧光過電壓為零而立即熄弧,非故障相過電壓穩定在 倍的額定相電壓,可以長時間安全運行(國家規程要求2小時)。此時由值班人員對故障線路進行處理,或由微機選線裝置自動處理。
本裝置中的微機消弧消諧控制器還設置了PT斷線、裝置故障報警等功能;當系統發生接地故障時可發出動作信號,顯示故障性質(弧光接地或金屬接地或諧振)并顯示故障相別;本裝置設有RS485微機通訊接口,可實現與計算機聯網,與綜保廠家后臺實現通訊。
