單相接地是中壓配網中最常見的故障,發生接地后系統雖可繼續帶故障運行,由于非故障相對地電壓升高,若不及時處理可能會發展為非故障相絕緣破壞激發相間短路的威脅。及時準確地判定接地回路是快速排除單相接地故障的基礎,實現判定接地故障回路的保護裝置通常被稱為小電流接地選線裝置,但早期的選線裝置常發生誤選和漏選,效果不能令人滿意。

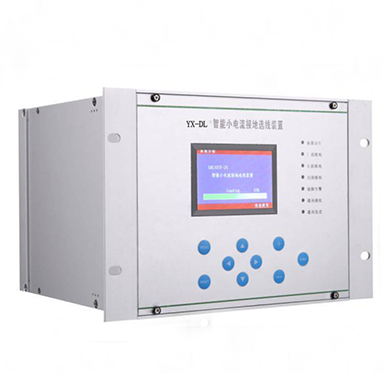

我公司在總結了各種小電流接地選線方案成功經驗和失敗教訓的基礎上,應用當代微機測控技術的新理念和新方法,對模擬信號處理,A/D轉換,計算平臺以及算法做了重大改進,研制出YX-DL系列智能小電流接地系統接地選線裝置,最終突破了“選線準確率偏低”這一長期困擾人們的難題,使選線結果真正具有了實用價值。
技術指標
? YX-DL小電流接地選線裝置 電源電壓:AC220V±10%或DC220V±10%;
? 整機功耗:≤20W;
? 環境溫度:-10℃~+55℃;空氣相對濕度:不大于90%;
? 環境要求:周圍介質無導電塵埃或使絕緣損壞的腐蝕性氣體、霉菌等。安裝地點應具有防御風、雨、沙和防塵措施;
? 輸入?yún)?shù):
電壓等級:1~2個;母線段數:1~4段;出線數:12路、24路、36路、48路;零序電壓(U01~U04):100V;零序電流:(CT1~CT48):0.5A;
? 報警輸出:報警繼電器觸點容量為:DC220V,5A;
? 通訊:接口RS232、RS485/RS422可選;通訊規約DISA/MOUDBUS可選。
